什么是静压箱？静压箱有啥用？

在空调系统中，有一个看似不起眼却发挥着关键作用的设施——静压箱，它还有一个别名叫做稳压室。简单来说，静压箱就是连接送风口的一个大空间箱体，是送风系统、回/排风系统中不可或缺的设备，承担着减少动压、增加静压、稳定气流以及降低气流噪声与振动的重要使命。它既能有效降低通风、空调系统运行时产生的噪声，又能让出风获得均匀的静压，减少动压损失，为营造舒适的室内环境立下汗马功劳。

一、静压箱作用

1、静压箱可以将部分动压转化为静压。经过这样的转化，风能够吹得更远，从而满足更大范围的通风需求。例如在一些大型厂房中，通过静压箱的作用，能让新鲜空气均匀地输送到各个角落。

2、静压箱内部通常会衬有消音材料、当气流通过静压箱时，这些消音材料会吸收和反射声波，从而有效降低噪声水平。想象一下，在一个嘈杂的商场中，如果没有静压箱的降噪作用，通风系统运行时产生的噪音会严重影响顾客的购物体验，而有了静压箱，就能为顾客营造一个相对安静的购物环境。

3、确保各个区域的风量均匀分配至关重要。静压箱能够起到平衡风量的作用，使进入各个分支风管的风量保持一致。这就像一个公平的“分配员”，保证了整个通风系统的稳定运行，避免了因风量不均而导致的局部通风效果不佳的问题。

二、静压箱的工作原理

要理解静压箱的工作原理，首先需要了解静压的概念。由于空气分子不规则运动而撞击管壁所产生的压力称为“静压”，它是垂直于流体运动方向的压力，主要作用是克服流体在运输过程中遇到的阻力。

在通风系统中，全压等于动压与静压之和，即全压 = 动压 + 静压。而风机的全压是固定不变的，当风速降低时，动压会相应变小，此时静压就会增加。静压箱的建立目的正是为了获得这种静压。

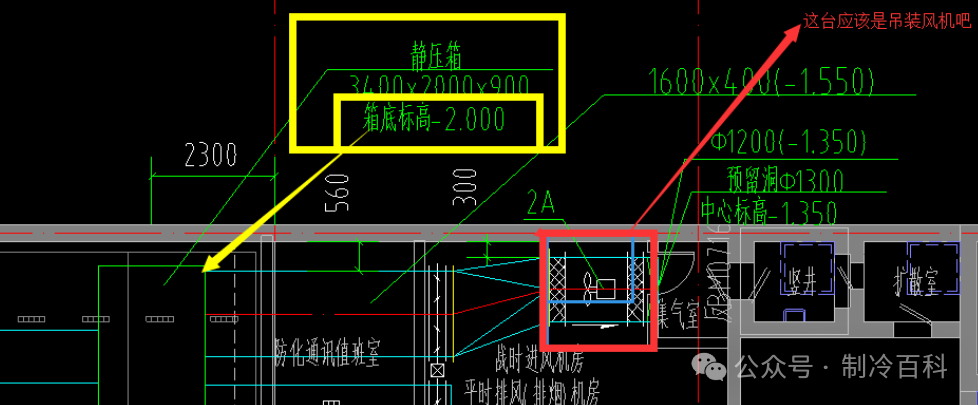

三、静压箱的计算

• 尺寸估算：静压箱长边通常宽出风管边400mm，高度宽出风管高度400mm（仅为估算参考）。

• 消声经验值：静压箱消声效果一般按5~10dB(A)/m估算；阻抗复合型消声器消声效果按10~15dB(A)/m估算。

• 风速控制：设计时控制风速在2.5m/s以内，若体积过大可适当提高风速，长度一般建议大于1米。

• 截面面积计算：高度×深度=静压箱截面面积；截面面积×2.5m/s（或设计院取用的2m/s）=风机风量，高度和深度比例可灵活调整。

• 面积确定方法：用机组风量L÷3m/s（或设计院取用的2m/s），得静压箱一个面的面积；结合机房高度、机组高度、软接头及预留空间确定静压箱高度，进而确定宽度和长度。设计时需考虑机房空间，尽量做大静压箱。

• 厚度与风速：静压箱厚度建议大于600mm，断面风速小于2m/s，注意接出与接入位置间设气流缓冲区。

• 消音棉与消声器：若静压箱贴消音棉，需考虑成本；消声器流速建议控制在8m/s以内，以保证消音效果。

• 消声静压箱必要性：机房内使用静压箱便于管道连接，消声为次要功能；断面风速建议小于1.5m/s，高宽比尽量小于1:4。

• 静压箱功能：将动压转为静压，均匀分配风量，多用于条缝风口前。

• 稳压降噪作用：静压箱主要作用为稳压、降噪；规范要求风速不大于2.5m/s，据此及风量确定容积；静压箱通常定做，宽度不宜小于500mm，尺寸略小于室内机。

• 地板送风静压箱：采用夹层作为静压箱，或使用普通静压箱接多个风管至送风口。

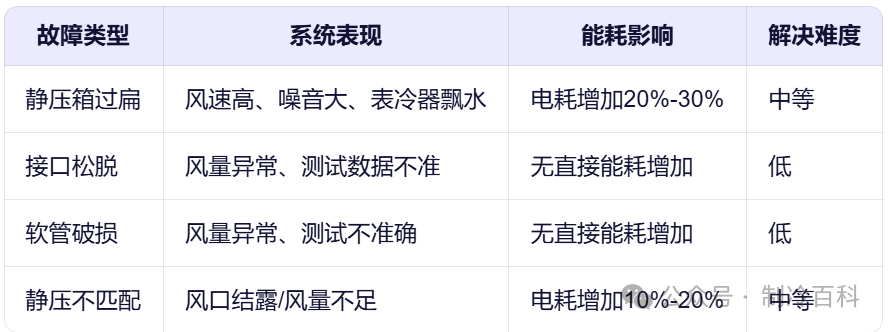

四、静压箱常见故障

主要源于设计不合理和安装不规范，通过合理的系统设计、规范的安装和定期维护，可以有效避免这些问题。在空调系统调试和运行中，应特别注意静压箱与风管阻力的匹配性，这是保证系统高效运行的关键。

4、在实际的通风系统和空调风系统中，经常会遇到各种复杂的连接情况，比如通风管道从方形变为圆形、圆形变为方形，管道变径、直角拐弯以及多管交汇等。而静压箱就像一个“万能接头”，可以大大简化系统结构，使通风系统的安装和维护变得更加便捷高效。

5、静压箱不仅可以降低噪音、获得均匀的静压出风和减少动压损失，将其巧妙地应用到通风系统中，还能显著提高通风系统的综合性能。它能够改善气流分布，提高通风效率，降低系统能耗，为建筑的节能减排做出贡献。
